Quadros totalmente testados (TTA) para aplicações de distribuição de energia para sistemas de telecomunição.
Quadros totalmente testados (TTA) para aplicações de distribuição de energia para sistemas de telecomunição.
NORMA DE FABRICAÇÃO E TESTES | NBR IEC 61439-1 | ||
---|---|---|---|
CIRCUITOS | |||
AUXILIARES | POTÊNCIA | ||
ICW<20KA | ICW>20KA | ||
Tensão nominal de isolamento (Ui) | 440 | 690 | 750 |
Tensão suportável nominal de impulso (Uimp) | 4 | 6 | 8 |
Tensão máxima nominal de operação (Ue) | 230 | 500/690 | 690 |
Material dos invólucros | Chapa de aço | ||
Acabamento | Pintura eletrostática a pó | ||
Cores padronizadas | Munsell N6,5 e Ral 7032 | ||
Material dos chassis de montagem | Aço galvanizado | ||
Condutores principais | Cobre ASTM-C110 | ||
Cabos de potência e comando | 750/1000V livres de halógenos |

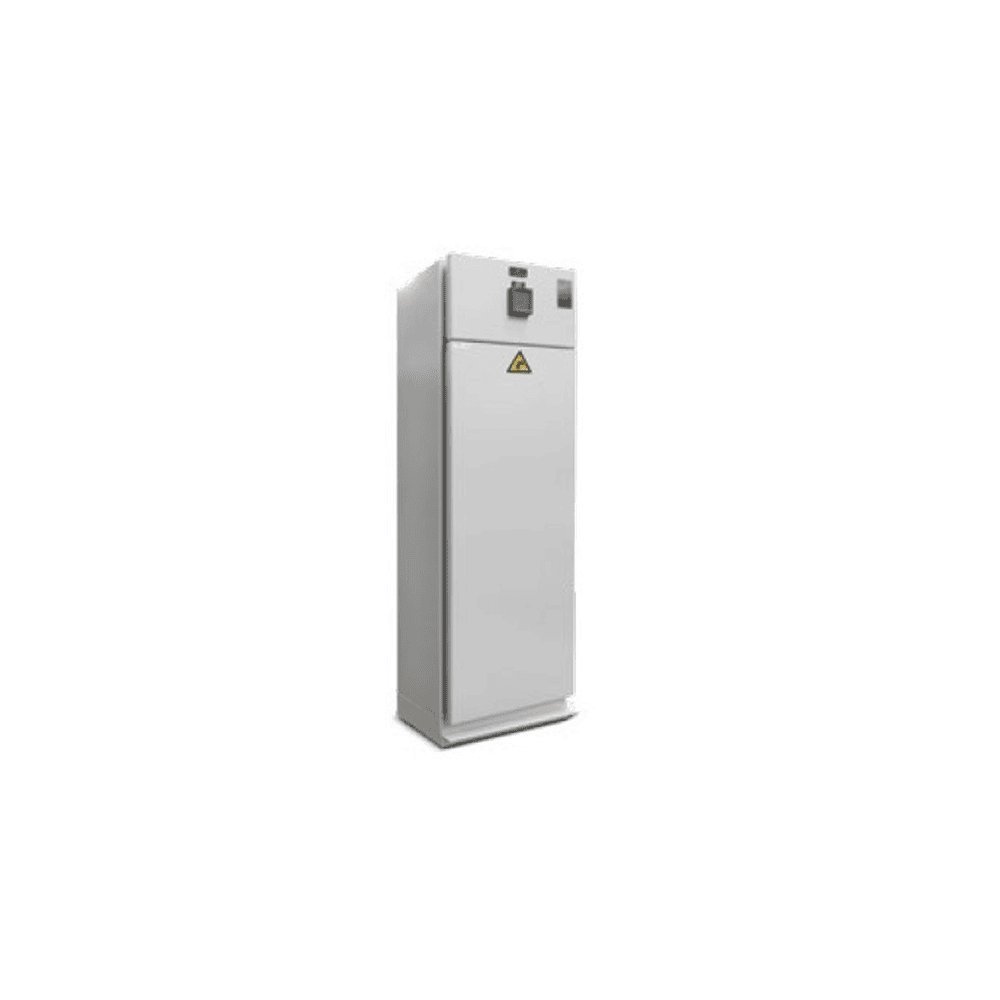

QDiX/iY | ||
---|---|---|
Máxima corrente do barramento principal (In) | A | 175 |
Máxima corrente suportável de curta duração (Icw) | kA | 20 |
Máxima corrente de crista (Ipk) | kA | 40 |
Grau de proteção para instalação abrigada (NBR-IEC-60529) | IP | 42 |
Grau de proteção para instalação ao tempo | IP | – |
Modelos disponíveis com certificação TTA (consulte-nos) | – | |
Componentes fixos | – | |
Componentes extraíveis | • | |
Autoportante – fixação em piso | • | |
Fixação em parede ou de sobrepor | • | |
Alimentação com barramentos blindados | – | |
Alimentação por cabos (inferior ou superior) | • | |
Formas de separação interna NBR-IEC-60439-1 (7.7) | ||
1 | • | |
2a | – | |
2b | – | |
3a | – | |
3b | – | |
4a | – | |
4b | – | |
Ensaios de tipo realizados conforme NBR-IEC-60439-1 | Limites de elevação de temperatura | |
Propriedades dielétricas e distâncias de escoamento e isolação | ||
Corrente suportável de curto-circuito e eficácia do circuito de proteção | ||
Funcionamento mecânico | ||
Grau de proteção | ||
Ensaios de rotina no laboratório NOVEMP | Medição da resistência de isolação | |
Ensaio dielétrico (tensão aplicada) até 100kV | ||
Verificações dimensionais verificação da qualidade da pintura | ||
Funcionamento eletro-mecânico |
