NORMA DE FABRICAÇÃO E TESTES | NBR IEC 61439-1 | ||
---|---|---|---|
CIRCUITOS | |||
AUXILIARES | POTÊNCIA | ||
ICW<20KA | ICW>20KA | ||
Tensão nominal de isolamento (Ui) | 440 | 690 | 750 |
Tensão suportável nominal de impulso (Uimp) | 4 | 6 | 8 |
Tensão máxima nominal de operação (Ue) | 230 | 500/690 | 690 |
Material dos invólucros | Chapa de aço | ||
Acabamento | Pintura eletrostática a pó | ||
Cores padronizadas | Munsell N6,5 e Ral 7032 | ||
Material dos chassis de montagem | Aço galvanizado | ||
Condutores principais | Cobre ASTM-C110 | ||
Cabos de potência e comando | 750/1000V livres de halógenos |

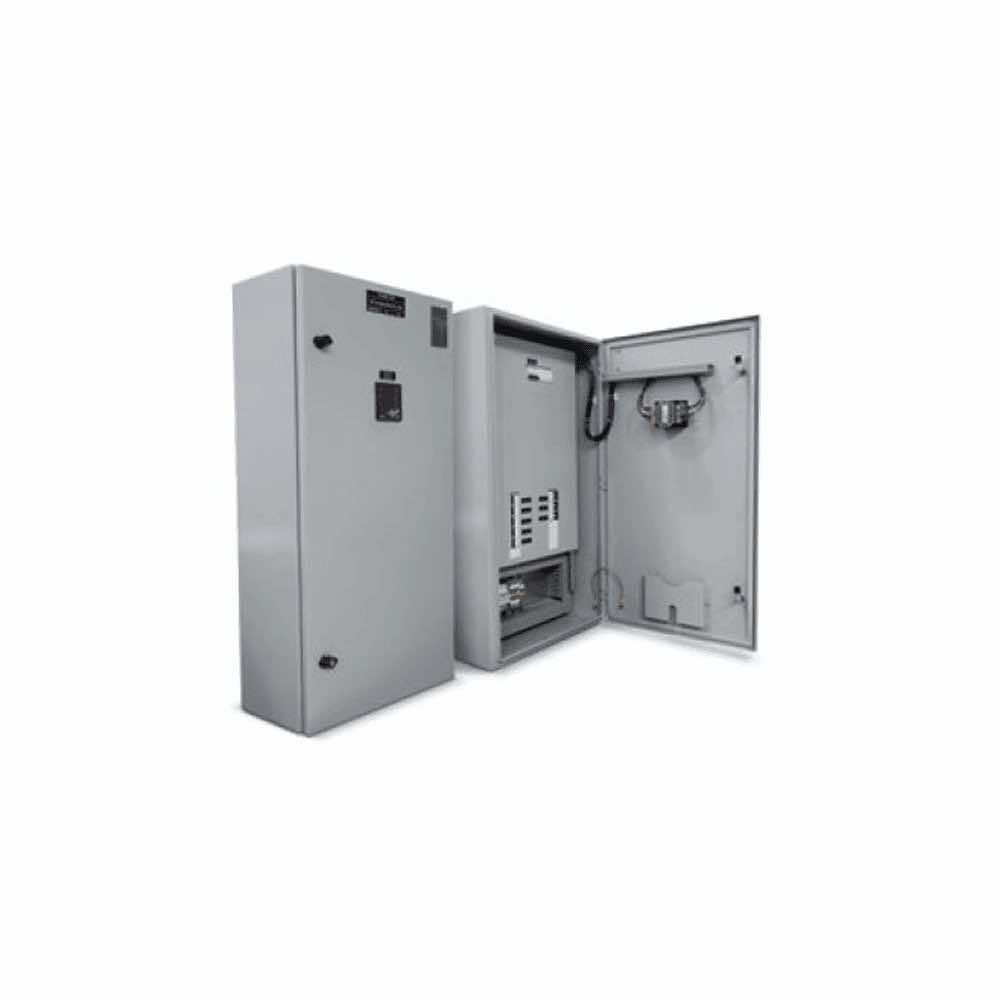

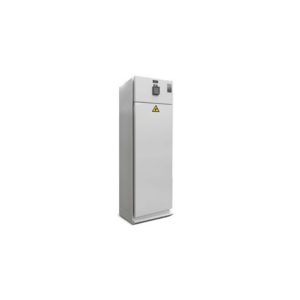

QDLF | ||
---|---|---|
Máxima corrente do barramento principal (In) | A | 250 |
Máxima corrente suportável de curta duração (Icw) | kA | 22 |
Máxima corrente de crista (Ipk) | kA | 46 |
Grau de proteção para instalação abrigada (NBR-IEC-60529) | IP | 54 |
Grau de proteção para instalação ao tempo | IP | 65 |
Modelos disponíveis com certificação TTA (consulte-nos) | • | |
Componentes fixos | • | |
Componentes extraíveis | – | |
Autoportante – fixação em piso | – | |
Fixação em parede ou de sobrepor | • | |
Alimentação com barramentos blindados | – | |
Alimentação por cabos (inferior ou superior) | • | |
Formas de separação interna NBR-IEC-61439-1 (7.7) | ||
1 | • | |
2a | – | |
2b | • | |
3a | – | |
3b | – | |
4a | – | |
4b | – | |
Ensaios de tipo realizados conforme NBR-IEC-61439-1 | Limites de elevação de temperatura | |
Propriedades dielétricas e distâncias de escoamento e isolação | ||
Corrente suportável de curto-circuito e eficácia do circuito de proteção | ||
Funcionamento mecânico | ||
Grau de proteção | ||
Ensaios de rotina no laboratório NOVEMP | Medição da resistência de isolação | |
Ensaio dielétrico (tensão aplicada) até 100kV | ||
Verificações dimensionais verificação da qualidade da pintura | ||
Funcionamento eletro-mecânico |
