Alto desempenho e garantia de qualidade

A NOVEMP fabrica resistências de potência para várias aplicações, principalmente para aterramento de neutro, amortecimento de filtro de harmônicos e controle de motores.

Categoria

Características principais:

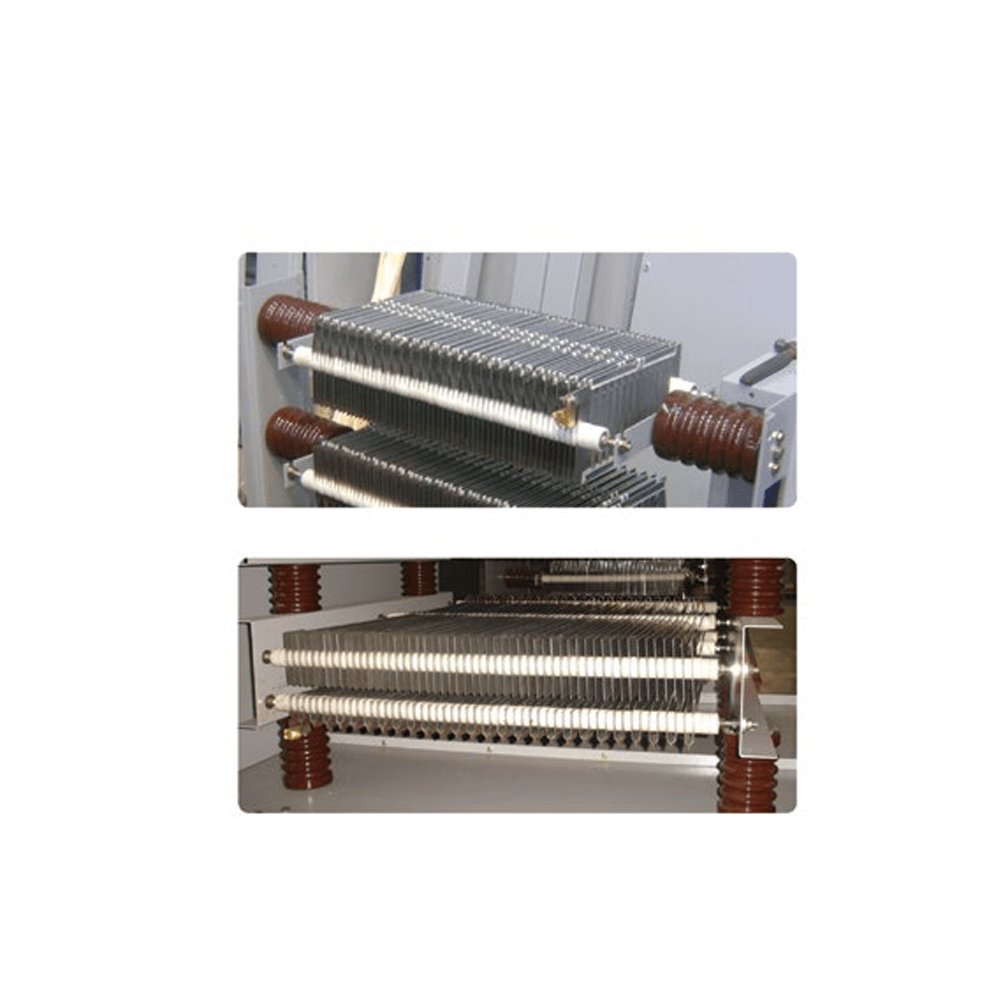

As resistências são fabricadas em chapa de aço inoxidável estampada ou de arames bobinados sobre substratos cerâmicos. Os invólucros são sempre fabricados em chapa de aço galvanizado e pintados com tinta em pó eletrostática. Os isoladores são sempre cerâmicos.

Material
Resistividade a 25°C Máxima temperatura de operação Forma
contínua 10s
ohm.mm2/m °C
aço inoxidável AISI 304 0.72 360 760 chapa/arame
niquel cromo 8020 1.09 1200 – arame
niquel cromo 8020 1.45 1400 –

O aço inoxidável é o material mais comum. Tem o menor custo e é utilizado quando a estabilidade do valor da resistência não é importante. Por ser disponibilizado em chapas, permite a fabricação de elementos resistivos para grandes potências. Aplicações: aterramento, amortecimento de filtro de harmônicos e controle de motores.

O níquel cromo é utilizado quando o resistor funcionar continuamente em alta temperatura. O material tem grande resistência à corrosão. Aplicações: amortecimento de filtro de harmônicos, aterramento de sistemas de baixa tensão e aplicações especiais.

O ferro-cromo-alumínio é utilizado quando se busca uma grande estabilidade do valor da resistência. Aplicações: cargas resistivas para ensaios e aplicações especiais.

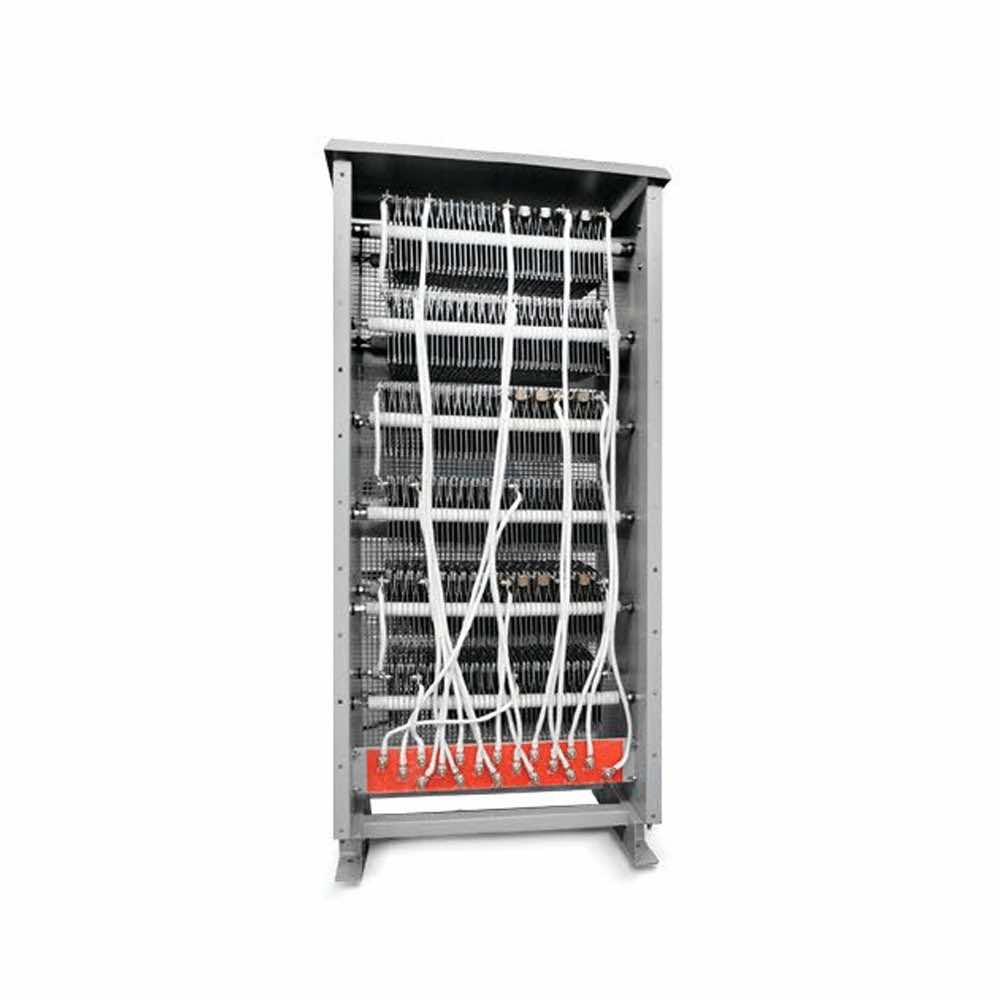

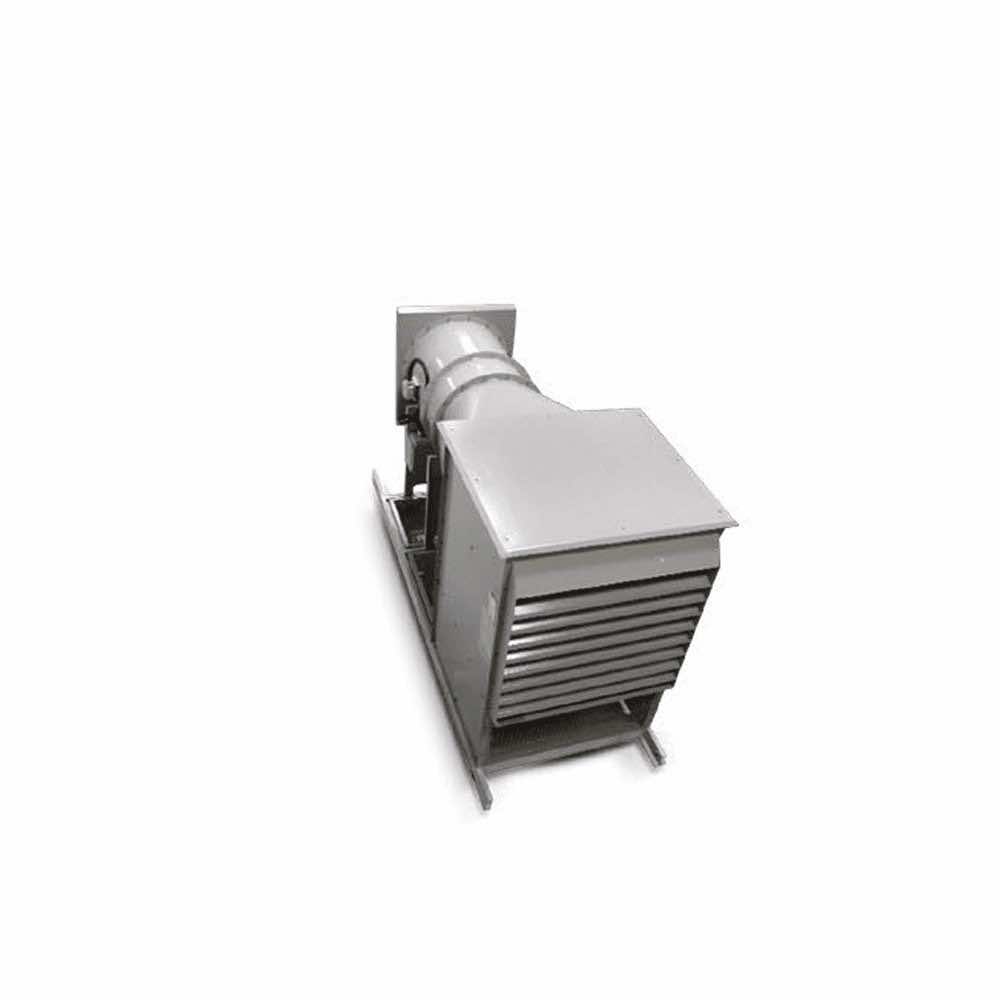

Bancos de resistências

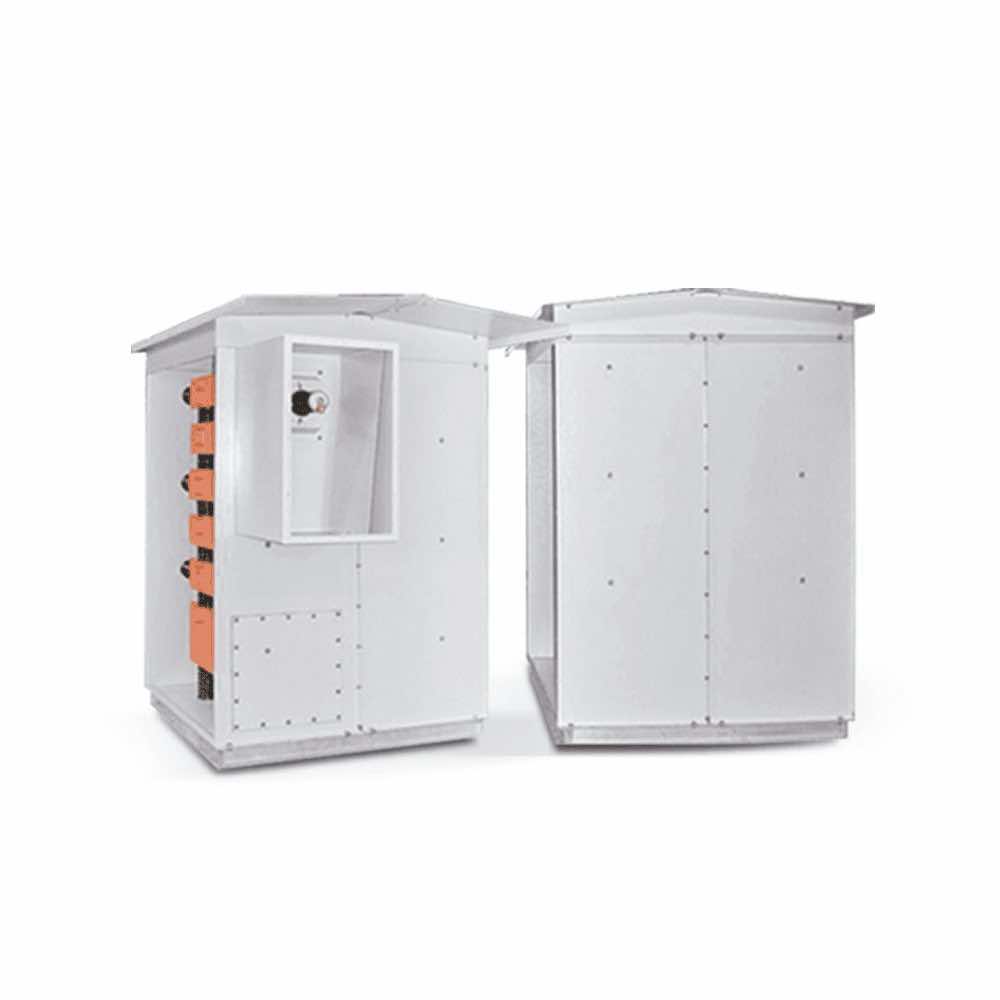

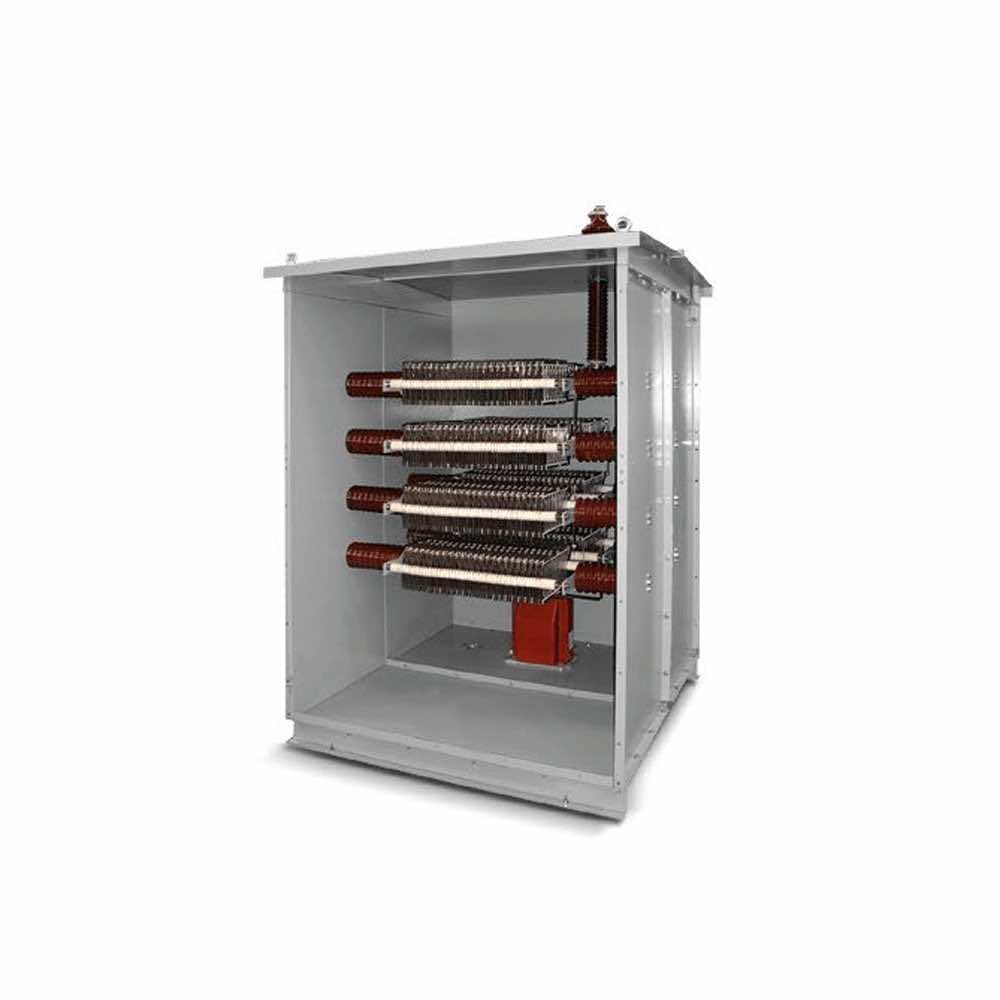

MRA - Resistores de aterramento para sistemas de média tensão

Características típicas (resistências nominais em negrito (Ω a 25°C)
Tensão nominal NBI Corrente nominal (tempo nominal=10s)
fase-fase fase neutro A
kV kV   20 50 100 200 400 1000
elemento resistivo arame MR-500 MRT
4.16 2.4 60 120 48 24 12 6 –
6.9 4.0 60 200 80 40 20 1z0 –
13.8 8.0 110 – 160 80 40 20 8
24 13.9 120 – – 140 70 35 14
34.5 19.9 170 – – 200 100 50 20

Acessórios:

TC, TP, módulo de proteção de falta, elemento rompido, elemento em curto.

Sob consulta:

NBI > 170 kV | Tempo nominal < > 10s | Corrente nominal > 1000 A.

MRA-BT - Resistores de aterramento para sistemas de baixa tensão

Os resistores de aterramento limitam a corrente de falta à terra a um valor muito baixo sem prejudicar os equipamentos envolvidos, e tem um dispositivo que permite a pesquisa do local da falta.

Associado ao resistor, há um módulo detecção da falta com um relé 50GS que aciona um alarme. A equipe de manutenção pode pesquisar e corrigir a falta à terra com o acionamento de um temporizador que gera um pulso de corrente (1 ou 2 A) pelo circuito em que ocorreu a falta. Ao percorrer a instalação, medindo a corrente com amperímetro de alicate, seguindo o circuito em que ela pulsa, encontra-se o defeito que provocou a falta.

O módulo de detecção também permite o teste da integridade do sistema de proteção de falta a terra.

Dados para especificação:
Tensão do Sistema: Até 690 V
Correntes tipcas: Corrente de falta à terra ( 3 a 5 A)
Corrente de supervisão ( 5 a 10 A)
Tempo Máximo Ligação: Contínuo
Grau de Proteção (resistor): IP- 23 até IP-54
Quadro de supervisão IP-54
Resistência: Tensão fase/neutro/Inominal
Temperatura ambiente: < 40o C
Altitude: < 2000 m
Elementos Resistivos: Elemento de fio bobinado de aço inox AISI-304
ou Níquel cromo
Pintura Eletrostática à pó com resina híbrida (poliéster
epoxi) cinza claro munsell N 6.5 sobre chapa
zincada.

MRF - Resistores para amortecimento de filtro de harmônicos

Elementos resistivos são de chapa estampada de aço inoxidável (MR-500 ou MRT) para correntes nominais maiores do que 15 A. Para correntes menores do que 15 A, os elementos são bobinados sobre substrato cerâmico. Nesse caso, a montagem é realizada de forma a se anular a indutância entre os elementos.

Conjuntos trifásicos: verticais – horizontais
Tensões nominais: 13.8 – 24 – 34.5 kV
Potências: 10 a 200 kW por fase (uso contínuo)
Grau de proteção: IP-34
NBI: até 170 kV
Tolerância no valor da resistência: +/- 5% no total
+/- 3% entre fases
