Distribuição Elétrica em Média Tensão SM6

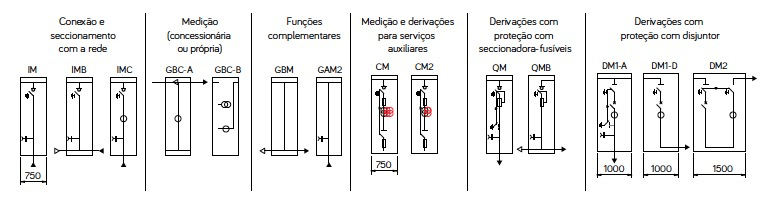

Definição das células

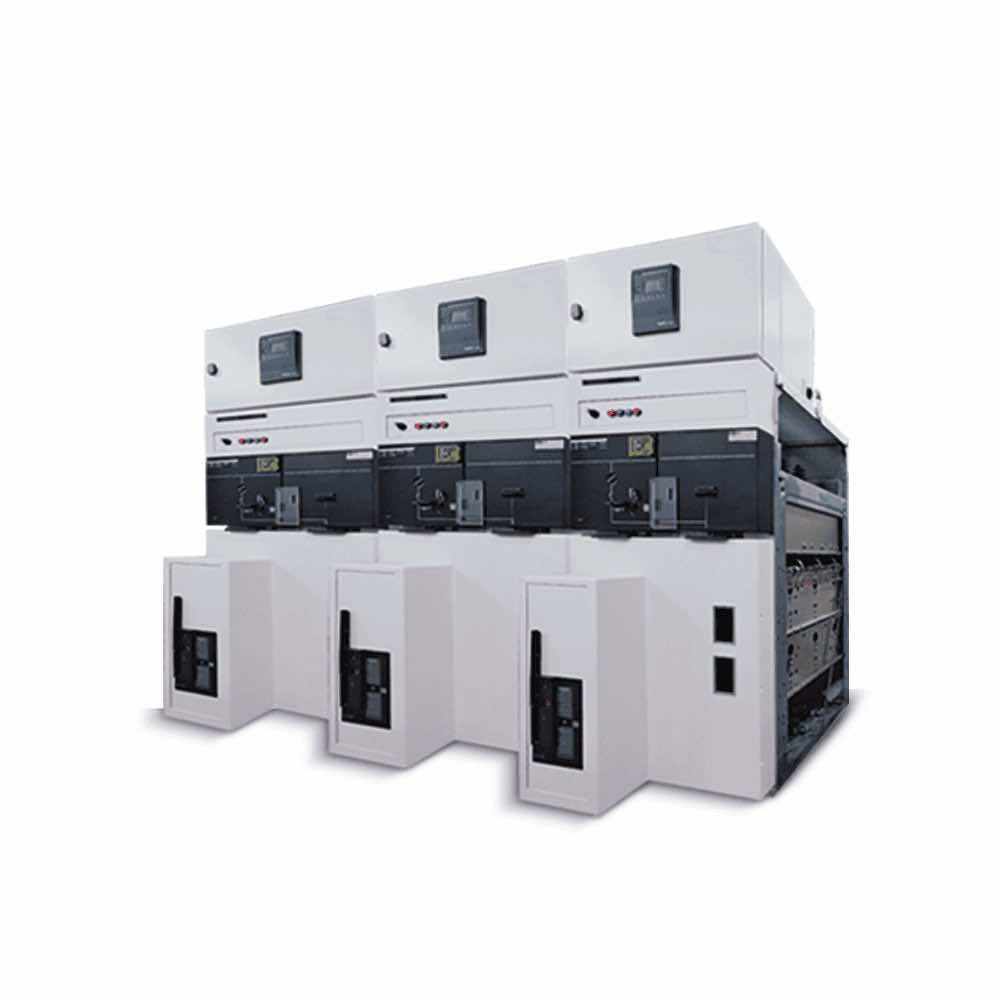

A NOVEMP fornece cubículos de 7,2 a 36 kV, completos, projetados e montados com componentes do sistema de cubículos compactos Schneider SM6.

Os componentes Schneider SM6 oferecem virtualmente todas as necessidades de manobra e proteção do sistema elétrico e podem ser integrados em cubículos completos para a conexão com a rede, medição de energia, alimentação de circuitos de potência e auxiliares e manobras de transferência entre fontes de alimentação.

Os cubículos incluem, com projeto NOVEMP, um sistema completo de comando, sinalização e comunicação de dados.

As normas técnicas básicas atendidas são:

IEC 62271-1: Especificações comuns às normas de aparelhagem de alta tensão.

NBR IEC 62271-200: Aparelhagem sob invólucro metálico para corrente alternada de tensões nominais superiores a 1 kV e inferiores a 52 kV.

A integração do sistema pela NOVEMP inclui os seguintes componentes:

• Projeto elétrico
• Projeto mecânico e arranjo físico no espaço disponível para instalação
• Projeto do comando, sinalização e comunicação de dados
• Adaptação dos componentes SM6 com a instalação de relés de proteção, TPs, TCs, para-raios e barramentos
• Fabricação e integração do sistema de comando, proteção e sinalização
• Montagem completa do conjunto na fábrica
• Testes elétricos e funcionais na fábrica

Opcionalmente, a NOVEMP oferece:

• Instalação em campo
• Projeto das proteções e seletividade
• Comissionamento
• Treinamento para operação e manutenção

Características básicas:

Componentes SM6: 7,2 a 24 kV

Componentes SM6: 36 kV

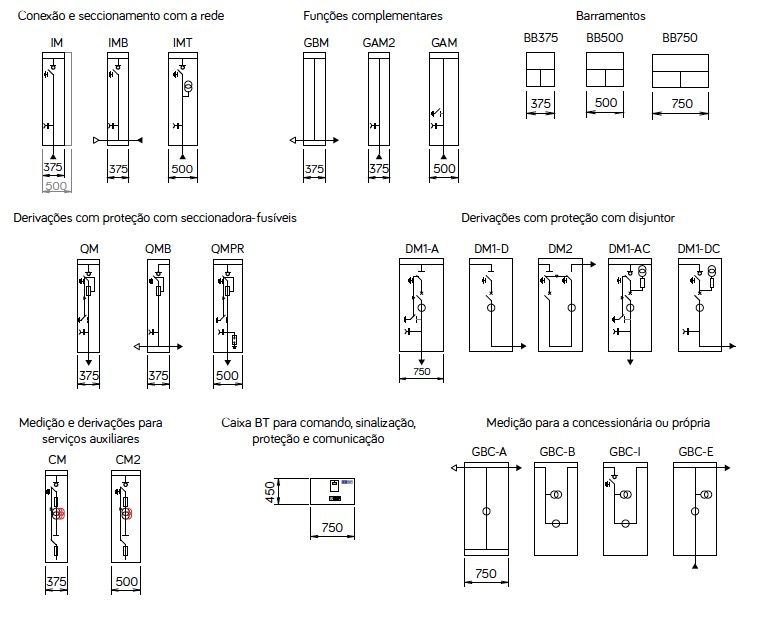

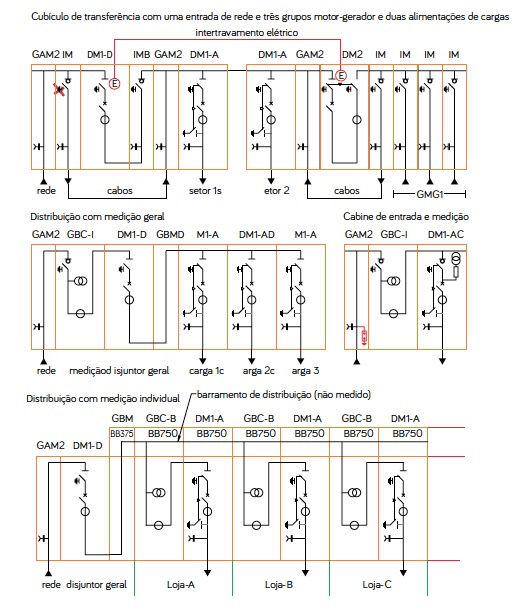

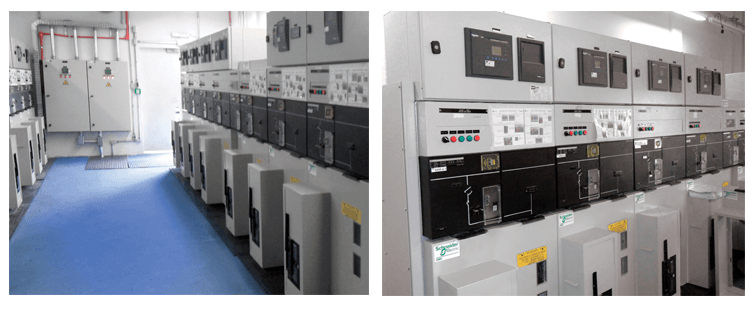

Exemplos

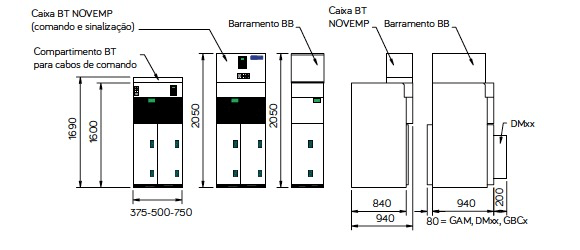

Dimensões SM6 até 24 kV
