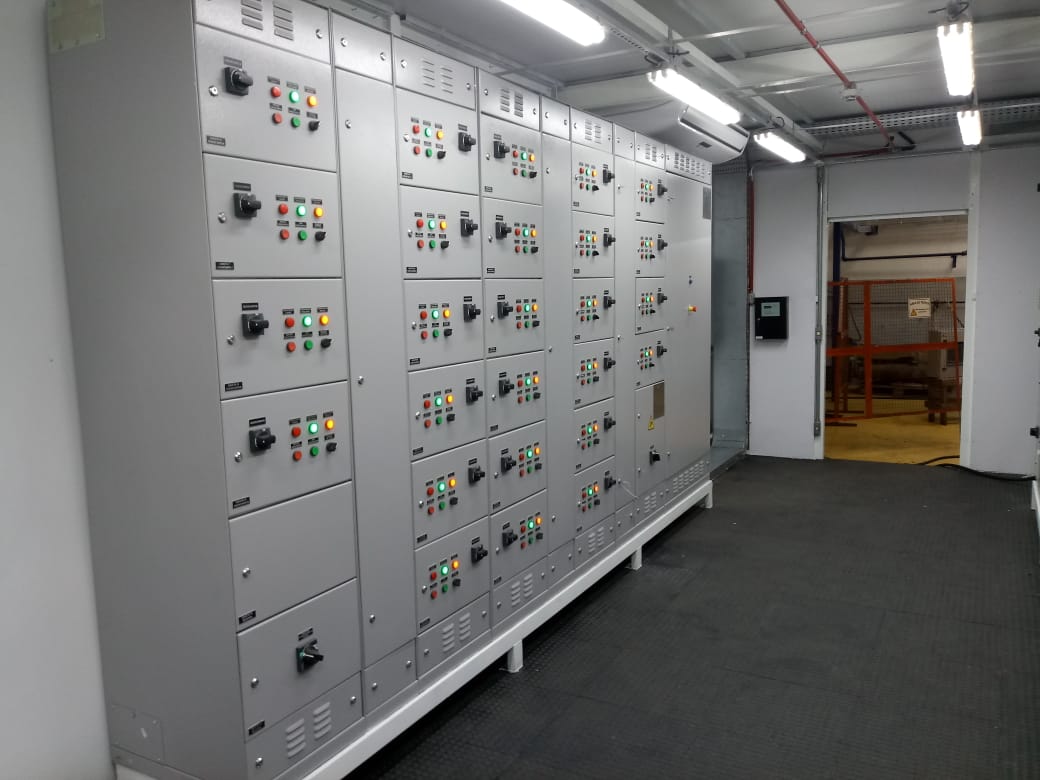

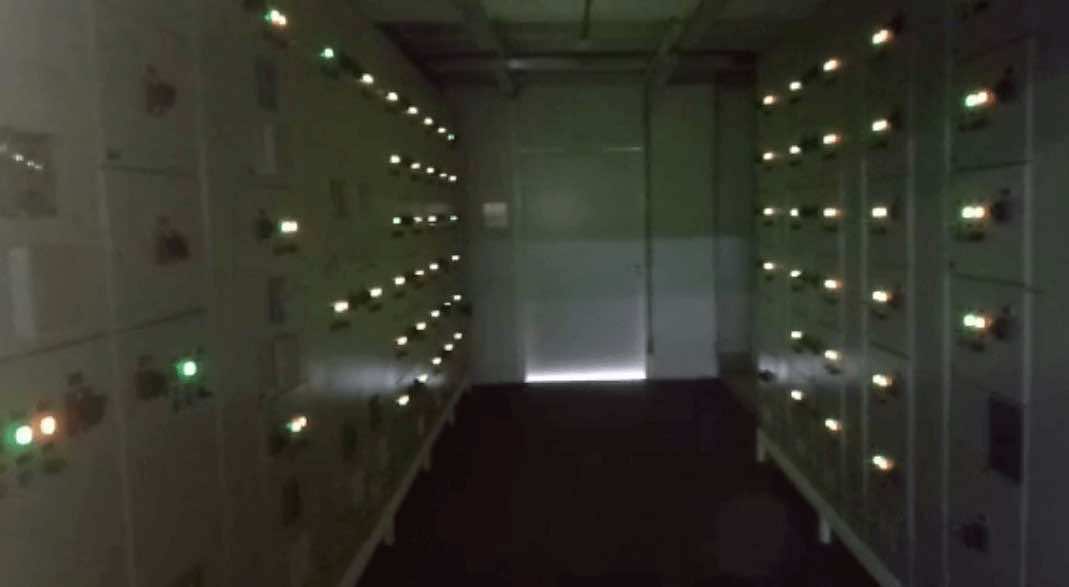

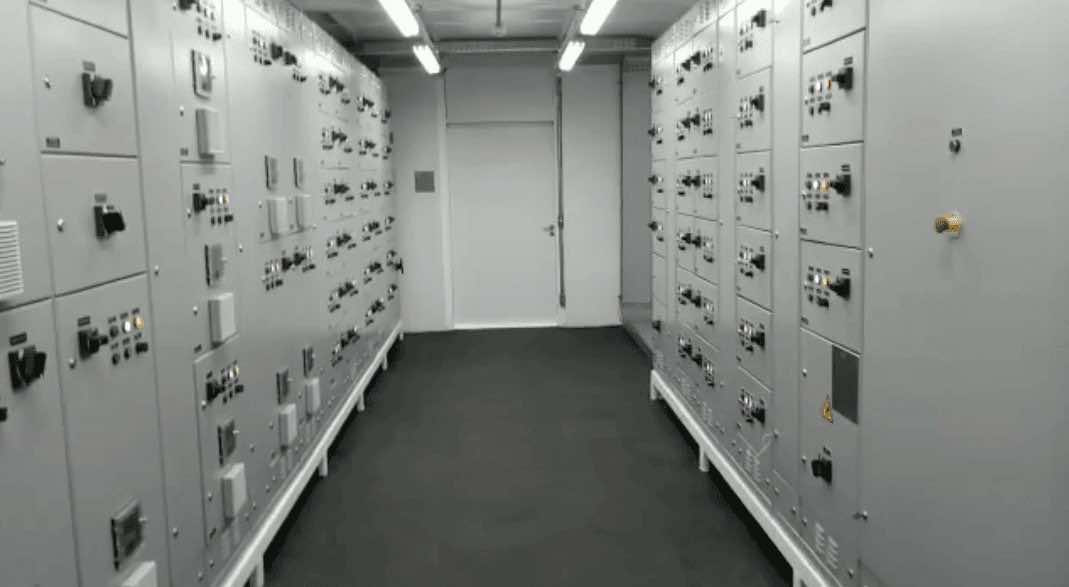

CCM Gaveta extraível
Os CCMs de Gaveta Extraível da NOVEMP são projetados para oferecer segurança, modularidade e facilidade de manutenção em sistemas elétricos industriais. Com design robusto, permitem a rápida substituição de gavetas sem desligar todo o sistema, garantindo continuidade operacional e redução de tempo de parada. Ideais para aplicações que exigem flexibilidade e alta confiabilidade.
Centro de comando de motores. Compartimentos com barramentos e com unidades de manobra e proteções individuais, fixos ou extraíveis.
Centro de comando de motores. Compartimentos com barramentos e com unidades de manobra e proteções individuais, fixos ou extraíveis.
Características específicas das linhas
| CCM | ||
|---|---|---|
| Máxima corrente do barramento principal (In) | A | 4000 |
| Máxima corrente suportável de curta duração (Icw) | kA | 65 |
| Máxima corrente de crista (Ipk) | kA | 143 |
| Grau de proteção para instalação abrigada (NBR-IEC-60529) | IP | 54 |
| Grau de proteção para instalação ao tempo | IP | 65 |
| Modelos disponíveis com certificação TTA (consulte-nos) | – | |
| Componentes fixos | • | |
| Componentes extraíveis | • | |
| Autoportante – fixação em piso | • | |
| Fixação em parede ou de sobrepor | ||
| Alimentação com barramentos blindados | • | |
| Alimentação por cabos (inferior ou superior) | • | |
| Formas de separação interna NBR-IEC-60439-1 (7.7) | ||
| 1 | • | |
| 2a | – | |
| 2b | • | |
| 3a | ||
| 3b | • | |
| 4a | ||
| 4b | • | |
| Ensaios de tipo realizados conforme NBR-IEC-60439-1 | Limites de elevação de temperatura | |
| Propriedades dielétricas e distâncias de escoamento e isolação | ||
| Corrente suportável de curto-circuito e eficácia do circuito de proteção | ||
| Funcionamento mecânico | ||
| Grau de proteção | ||
| Ensaios de rotina no laboratório NOVEMP | Medição da resistência de isolação | |
| Ensaio dielétrico (tensão aplicada) até 100kV | ||
| Verificações dimensionais verificação da qualidade da pintura | ||
| Funcionamento eletro-mecânico | ||
