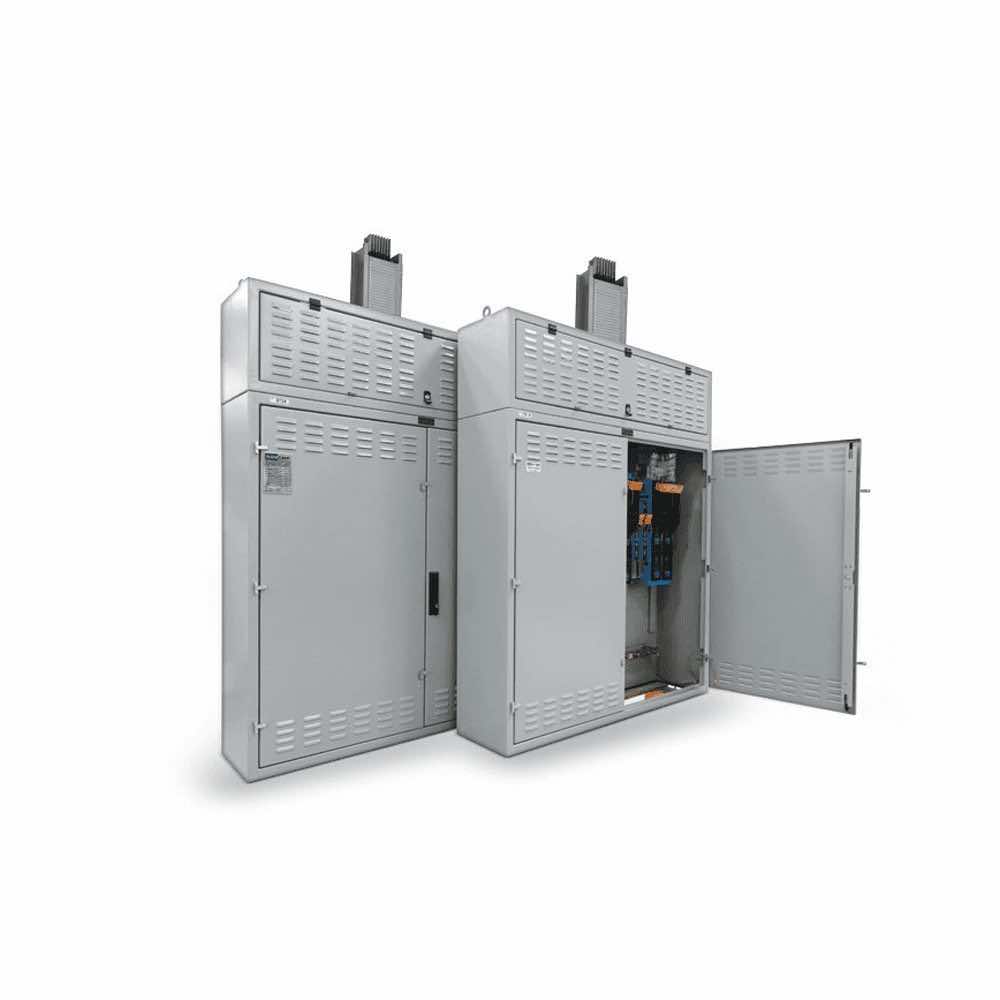

QDC – Quadro de Distribuição Compacto

Entrada e distribuição de energia conforme LIG-BT 2014 (Eletropaulo).

Aplicação

Somente um produto com a qualidade oferecida pela Novemp fornece alternativas para alimentar conjuntos de edifícios residenciais e comerciais até 2600 A. Desenvolvido para ambientes com espaços restritos, o Quadro de Distribuição Compacto QDC permite trabalhar com fornecimento de energia elétrica em tensão secundária através de uma rede de distribuição aérea ou subterrânea, no sistema estrela neutro, com 220/127 Volts ou 208/120 Volts.

Correntes nominais, comerciais, até 2624 A, (Imax =2850 A).

Capacidade de Ruptura até 65kA.

Grau de proteção – IP-2x.

Entrada e saída de cabos ou barras, superior ou inferior, padrão.

Para entradas ou saídas superiores, por cabos ou barras é necessária uma caixa de acoplamento (CABB).

Condições Gerais

A utilização dos Quadros de Distribuição Compactos será permitida somente para atendimento de consumidores cujo nível de curto-circuito no ponto de entrega não ultrapasse o limite de 65 kA simétrico.

Nota: Somente será aceito nos empreendimentos a utilização de Quadro de Distribuição Compacto QDC devidamente homologado pela AES Eletropaulo (seguindo integralmente as prescrições do LIG BT 2014), cuja lista de fabricantes encontra-se publicada no site www.aeseletropaulo.com.br.

Processos para aprovação

O projetista deverá apresentar para aprovação na AES Eletropaulo, por ocasião da abertura da solicitação de atendimento técnico:

1. Diagrama unifilar do QDC, detalhando os circuitos de entrada e saída do barramento, quantidade de chaves, capacidades dos fusíveis e as dimensões dos barramentos, identificações das chaves conforme LIG BT 2014.

2. A localização exata do(s) Quadro(s) de Distribuição Compacto(s).

3. Vista da instalação detalhando a fixação do mesmo e a chegada de eletrodutos/ cabos e o posicionamento com relação as demais caixas.

Dimensões

Os tamanhos e dimensões padronizadas para o QDC estão indicados na tabela 7.1 do LIG BT 2014 da AES Eletropaulo:

Tamanho QDC Tipo 10 15 21 Modular (n)-15
Largura (mm) 1000 1500 2100 Nota 1
Altura (mm) 1400 1400 1400
Prof. (mm) 350 350 350
Quantidade de Chaves 6 10 16 Nota 2

Nota 1: A largura total, resultante da somatória da largura de ‘n’ QDC 15 de entrada, é variável em função do número de quadros associados.

Nota 2: A quantidade de chaves pode variar em função do número de QDC 15 associados e os tipos de chaves utilizadas.

Dados Técnicos

CARACTERÍSTICAS ELÉTRICAS DO CONJUNTO QDC 10, 15, 21 E MODULAR
Tensão nominal de operação (Ue) 690 V
Tensão nominal de isolamento (Ui) 800 V
Tensão suportável nominal de impulso (Uimp) 8 kV
Corrente nominal (In) 630 A / 850 A / 1500 A /
2100 A / 2850 A
Corrente suportável nominal de curta duração (Icw) 35 kA / 65 kA
Corrente suportável nominal de crista (Ipk) 73,5 kA / 143 kA
Fator nominal de diversidade 1
Frequência nominal 60 Hz
CARACTERÍSTICAS ELÉTRICAS DO CONJUNTO QDC 10, 15, 21 E MODULAR
Grau de proteção P 20
Vida útil mecânica 1600 manobras
Temperatura ambiente para trabalho -25oC até 55oC
Resistência a forác de impacto 15 até 30 kg
Resistência mecânica das portas 50 N por 3 s.
Resistência mecânica contra
objetos pontiagudos
20 J
Fator nominal de diversidade 1
EPS da tinta Munsell N 6.5 75 um

Códigos e Dimensões Padronizadas

Código Dimensões externas (LxAxP) Quantidade de Chaves 100 mm Capacidade*
QDC 10 06 030 1000 x 1400 x 350 mm 06 150 a 225 kVA
QDC 15 10 040 1500 x 1400 x 350 mm 10 300 kVA
QDC 15 10 080 1500 x 1400 x 350 mm 10 500 kVA
QDC 15 10 120 1500 x 1400 x 350 mm 10 500 a 750 kVA
QDC 21 16 080 2100 x 1400 x 350 mm 16 500 kVA
QDC 21 16 200 2100 x 1400 x 350 mm 16 750 a 1000 kVA
QDC M2 20 200 3000 x 1400 x 350 mm 20 750 a 1000 kVA
QDC M3 30 200 4500 x 1400 x 350 mm 30 750 a 1000 kVA

* Para efeito de projeto deve-se seguir integralmente o LIG BT 2014, observando-se as demandas dos transformadores para aplicações aéreas ou subterrâneas.

CABB Caixa para Acoplamento

Código Dimensões externas (LxAxP) Quantidade de Chaves Capacidade*
CABB 10 1000 x 1400 x 350 mm 06 150 a 225 kVA
CABB 15 1500 x 1400 x 350 mm 10 300 kVA
CABB 21 1500 x 1400 x 350 mm 10 500 a 750 kVA

A caixa de acoplamento CABB é indicada para a alimentação de barramento blindado no QDC. Trata-se de uma caixa de passagem com altura mínima de 400mm e dispositivos para lacre a fim de possibilitar a conexão por barramento blindado.

Acessórios

Código Descrição
I.QDC 416 Isolador para barras do QDC 10
I.QDC 496 Isolador para barras do QDC 15, 21 e modular

Código Descrição
BC.QDC 100 Cobertura para espaços vazios de 100mm
BC.QDC 136 Cobertura para espaços vazios de 136mm
