MBI

Barramentos blindados de baixa tensão para correntes de 1000 a 5000 A, com invólucro de chapa de aço com grau de proteção IP-54, com dois a quatro condutores por fase, configuração de baixa impedância, para a redução de perdas na transmissão de energia.

MBM e MBI

As linhas MBM e MBI aliam flexibilidade, robustez e baixo custo com a confiabilidade adquirida através da experiência de centenas de quilômetros instalados. Foram os primeiros barramentos blindados homologados pela Eletropaulo e estão presentes nas mais diversas aplicações em todo o País.

Com condutores de alumínio ou cobre, são compactos e fáceis de instalar. Ideais para a distribuição de energia com caixas de derivação. O condutor de neutro é normalmente fornecido com seção igual à fase e o invólucro atende aos requisitos de condutor de proteção da NBR 5410, para quase todas as situações de curto-circuito. Neutro com seção diferente da fase ou barra suplementar de terra podem ser fornecidos opcionalmente.

Interfaces com quadros elétricos e alimentadores por cabos. As ligações a transformadores estão descritas na página F.

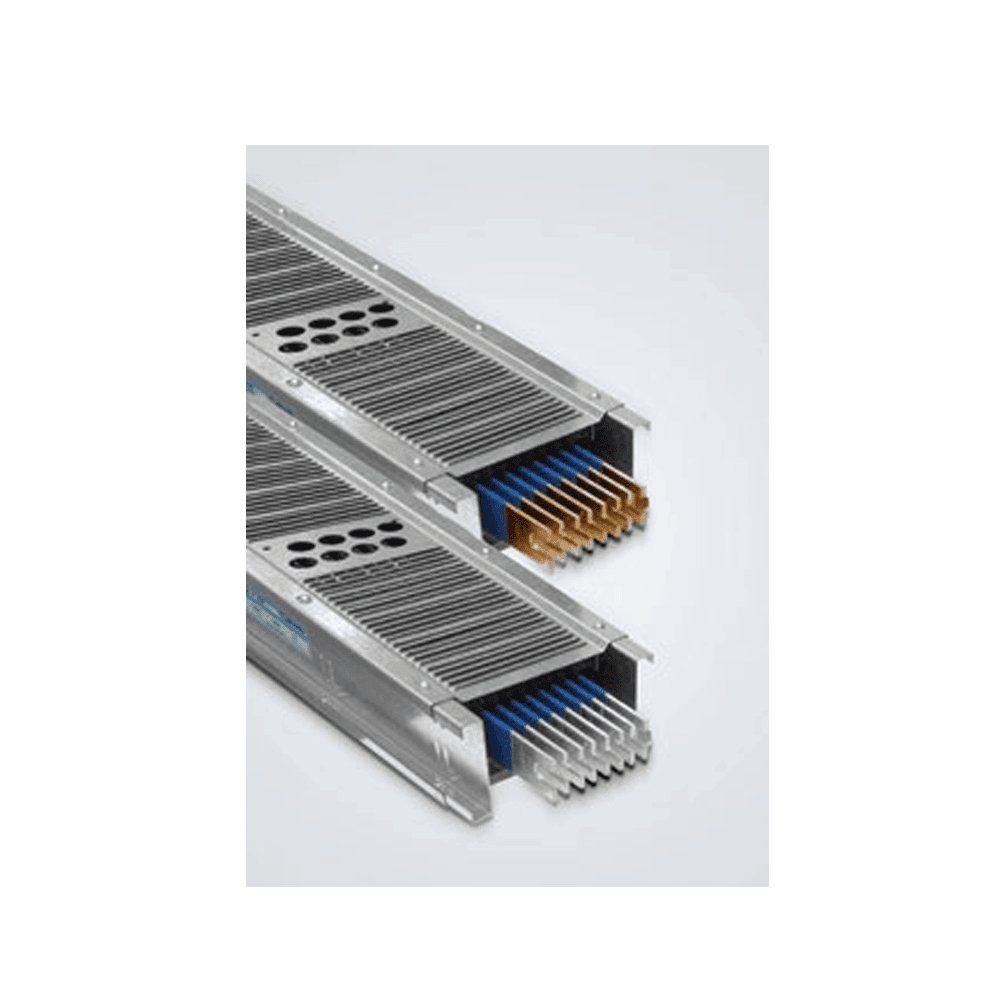

MBI

A linha MBI é composta de barramentos com corrente nominal entre 800 e 4100 A. Instalados em paralelo, podem conduzir correntes mais altas. Os invólucros são ventilados, com grau de proteção IP-31, através de venezianas precisamente estampadas que dão ao conjunto alta capacidade de dissipação térmica, resistência mecânica e impermeabilidade à água escorrendo em uma prumada. Dependendo da corrente, os barramentos têm duas, três ou quatro barras por fase.

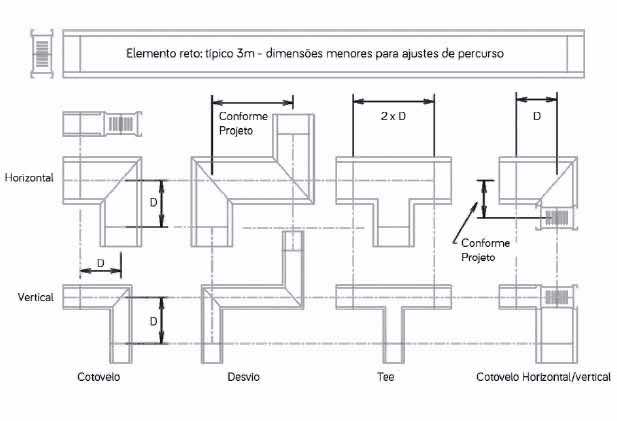

Os percursos são compostos por elementos padronizados, retos, cotovelos, tees, desvios e interfaces com transformadores, quadros elétricos e alimentadores por cabos.

Além dos componentes apresentados abaixo, fazem parte da linha de produtos:

• Reduções de corrente
• Elementos de dilatação térmica
• Elementos de inversão de fases

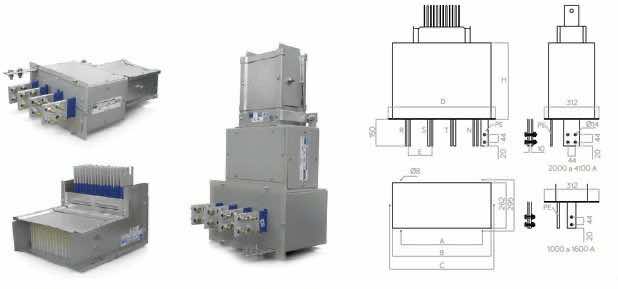

MBI - Ligação a quadro elétrico

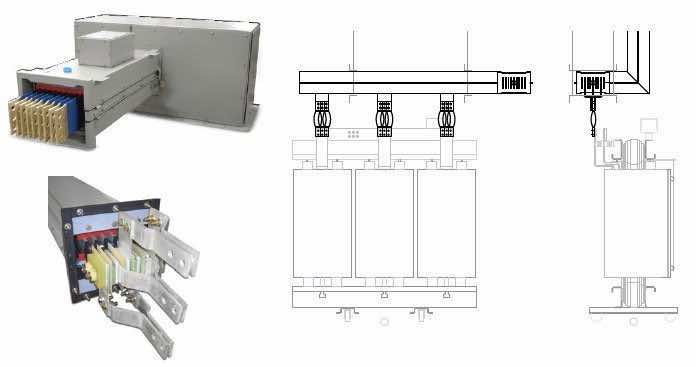

MBI e MBC - Ligação a transformador

Para atender à grande variedade de transformadores, a NOVEMP projeta as interligações especialmente, caso a caso. Duas formas básicas são utilizadas:

Transformadores com terminais em invólucro flangeado e transformadores a seco com terminais expostos.

As conexões entre os terminais dos barramentos e dos transformadores são sempre flexíveis, podendo serem fabricados de lâminas condutoras ou cordoalhas.

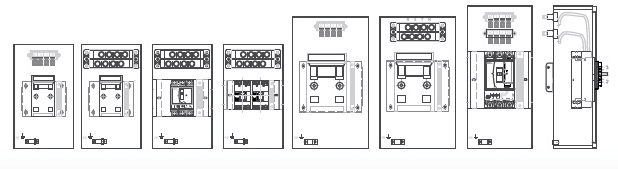

MBI - Caixas de derivação

A NOVEMP dispõe de uma grande variedade de caixas de derivação. As linhas MBM e MBC possuem a mesma padronização de pinças. A linha MBI possui sua própria pinça.

Exemplos

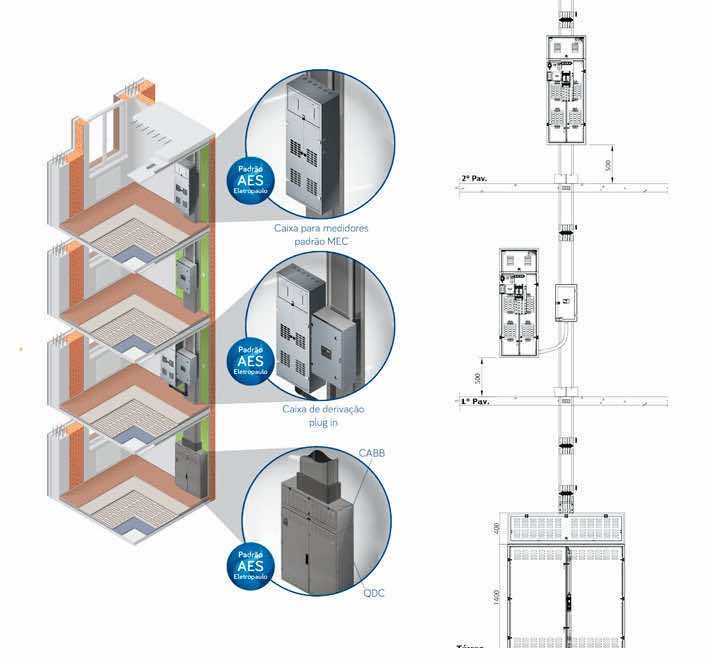

MBM, MBI e MBC Barramentos blindados para edifícios de uso coletivo

Uma das aplicações de maior sucesso de barramentos blindados é na distribuição de energia em edifícios de uso coletivo. O percurso do barramento segue do QGBT, QDC ou cabine de barramentos, horizontalmente até uma prumada. Sobe por ela ao longo de todos os pavimentos. Em cada um, uma caixa de derivação alimenta as cargas locais.

As caixas de derivação podem ser simples, conforme a tabela da página B ou especiais, atendendo aos requisitos da concessionária de energia local, quando o barramento alimenta cargas antes dos medidores de cada condômino.

A NOVEMP está preparada para atender aos requisitos locais de todas as concessionárias que adotam a solução de distribuição de energia e medição centralizada com barramentos blindados.

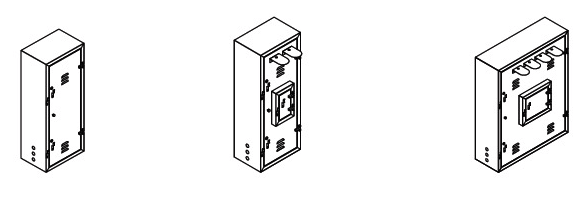

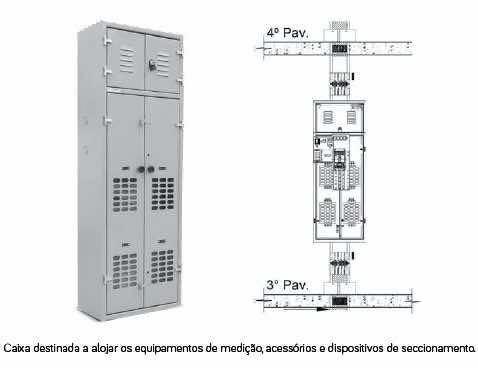

Caixas de Medição Centralizada

Caixa concentradora

CL – I Caixa Concentradora

Caixa destinada a receber os cabos de comunicação tipo CL-I de todos os medidores eletrônicos do edifício. Elas também alojam o bloco de conexão ininterrupta, bem como abrigam o dispositivo de comunicação remota. Contém duas tomadas Vca (FFT OU FNT) protegidas por disjuntores de 10 A. Cada torre terá uma CL-I.

CL – II e CL – III Caixas para Leitura local

Caixa para leitura local, dos tipos CL-II ou CL-III (a depender da quantidade de edifícios), com o objetivo de abrigar os blocos de conexão ou dispositivos de comunicação remota. Ela contém modem, fonte de alimentação e 3 tomadas Vca (FFT ou FNT) protegida por disjuntores 10 A, bem como a chegada do cabo de comunicação.

Tipo CL II – Uma caixa para leitura de até duas torres

Tipo CL-III – Uma caixa para Leitura de até quatro torres

Corpo da caixa com as dimensões: 750 mm x 950 mm x 200 mm

Caixa, IP XX e IK 10, com pintura na cor cinza munsell N-6,5, bitola #16 (1,50mm). Provida de uma placa de montagem para fixação de placas com equipamentos eletrônicos. Dispositivo para lacre, tubete, puzador e dobradiças tipo 180º nas portas.
