MBC

A linha MBCal tem modelos de 800 A a 4.000 A, com condutores de alumínio, invólucro de alumínio extrudado e grau de proteção IP55. O catálogo informa tensão máxima de operação de 830 V, isolação de 1.000 V, impulso de 8 kV e frequência de 60 Hz.

Linhas: MBC
Condutores: Alumínio
Invólucro: Alumínio Extrudado

Categoria: Barramentos Blindados (Bus-Way)

Perguntas técnicas

Qual faixa de corrente aparece na tabela MBCal?

A tabela MBCal do catálogo 2026 v2 apresenta modelos de 800 A a 4.000 A.

Quais tensões e frequência aparecem para MBCal?

O catálogo informa tensão máxima de operação de 830 V, tensão de isolação de 1.000 V, impulso de 8 kV e frequência de 60 Hz.

Qual grau de proteção aparece na tabela MBCal?

A tabela de dados garantidos do catálogo apresenta grau de proteção IP55 para MBCal.

MBC

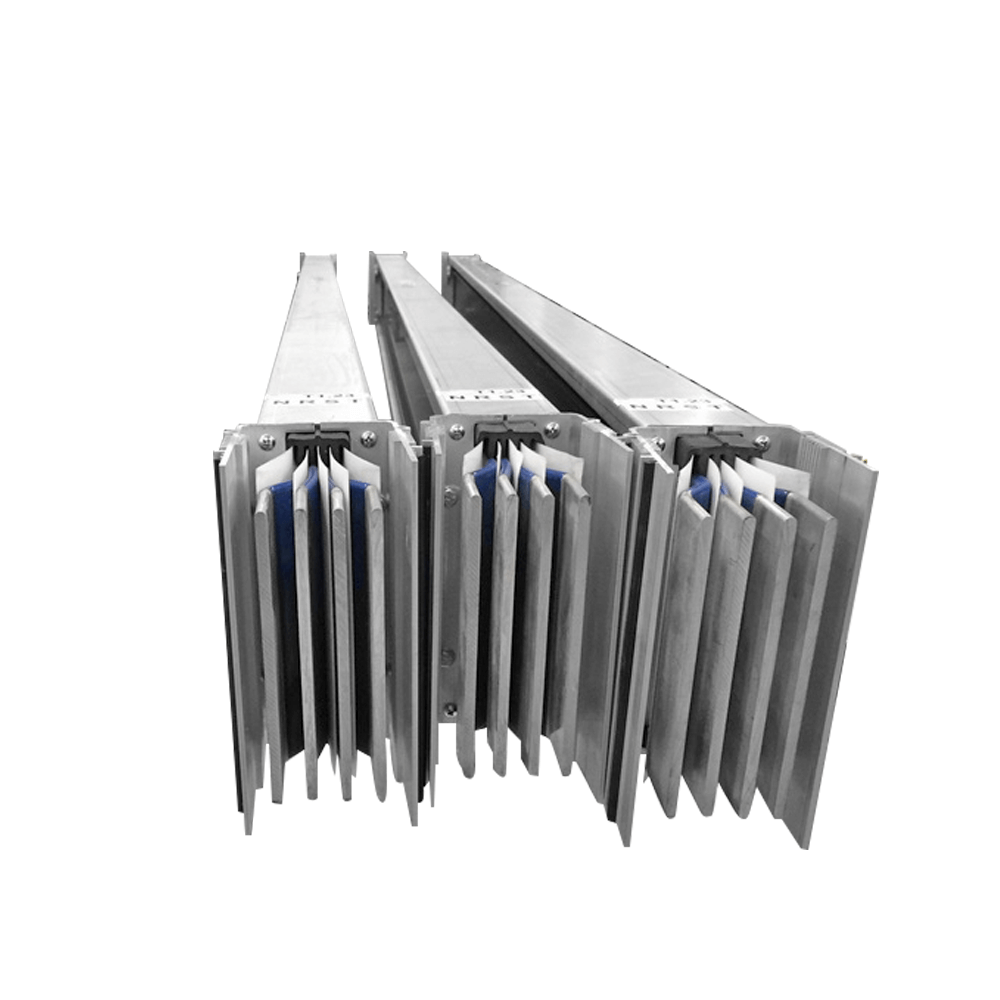

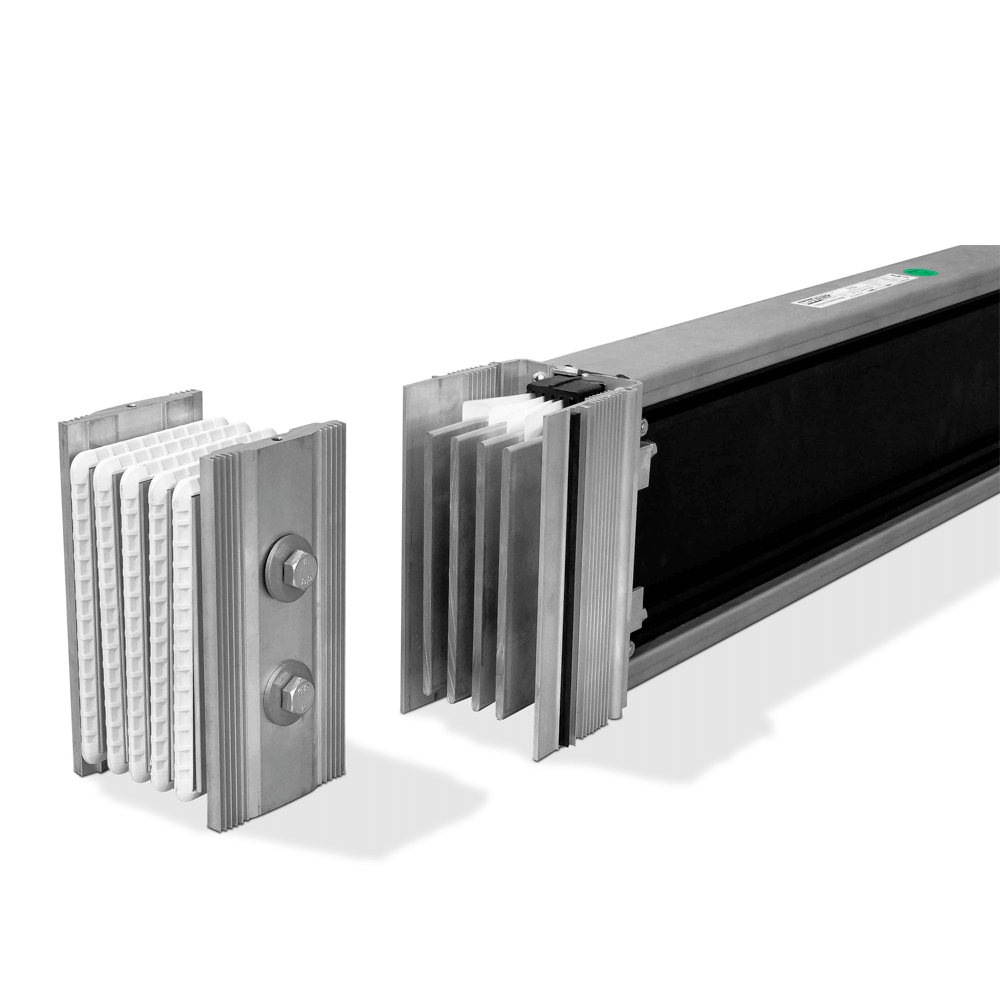

Lançada em 2012, a linha de barramentos blindados MBC foi desenvolvida para atender à demanda do mercado para barramentos blindados de baixíssima indutância. As barras condutoras de alumínio são prensadas e isoladas entre si por filmes de poliéster de alta resistência mecânica e alta capacidade dielétrica. O invólucro é de alumínio extrudado, conforme a tabela de dados garantidos do catálogo 2026 v2.

O condutor de neutro é normalmente fornecido com seção igual à fase e o invólucro de alumínio atende aos requisitos de condutor de proteção da NBR 5410, para todas as situações de curto-circuito. Neutro com seção diferente da fase pode ser fornecido opcionalmente.

A tabela MBCal do catálogo 2026 v2 apresenta modelos de 800 A a 4.000 A. Os invólucros são fechados. O grau de proteção normal é IP55. O grau de proteção informado na tabela de dados garantidos é IP55.

Aplicações especiais, podem ser fornecidas com barras condutoras de cobre.

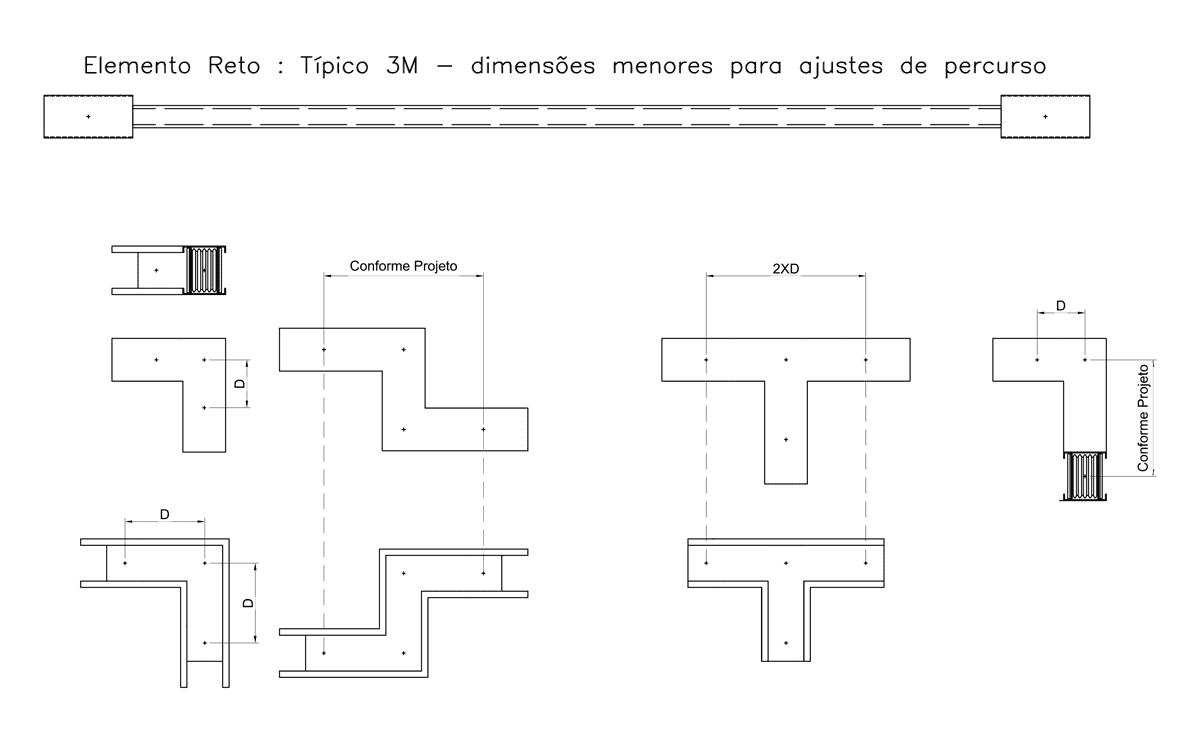

Os percursos são compostos por elementos padronizados, retos, cotovelos, tees, desvios e interfaces com transformadores, quadros elétricos e alimentadores por cabos.

Além dos componentes apresentados abaixo, fazem parte da linha de produtos:

Reduções de corrente
Elementos de dilatação térmica
Elementos de inversão de fases

Linha	Condutor	Corrente	Dimensão
MBC	alumínio	800 – 1600	250
MBC	alumínio	2500 – 5000	500

MBC - Caixas de derivação

MBC – Caixas de derivação

A NOVEMP dispõe de uma grande variedade de caixas de derivação. As linhas MBM e MBC possuem a mesma padronização de pinças. A linha MBI possui sua própria pinça.

Linha	código	Dispositivo de proteção	Quantidade de proteções	Corrente nominal da derivação	Corrente por dispositivo de proteção	dimensões
Linha	código	Dispositivo de proteção	Quantidade de proteções	(A)	(A)	(A x H x P)(mm)
MBC
	635	seccionador fusível	1	125	16 – 125	350x600x200
	634			250	160 – 250
	6600			500	315-500	375x600x200
				630	630	400x700x200
	700-160	disjuntor	1	125	15 – 125	275x475x150
	700-250			250	15 – 125
				250	125 – 250
	700-400			400	315 – 400	300x650x200
	700-630			630	450 – 630
	700-250		2	250	16 – 125	300x475x150
	700-400			400	16 – 315	375x600x200
	700-630			630	63 – 315	400x700x200

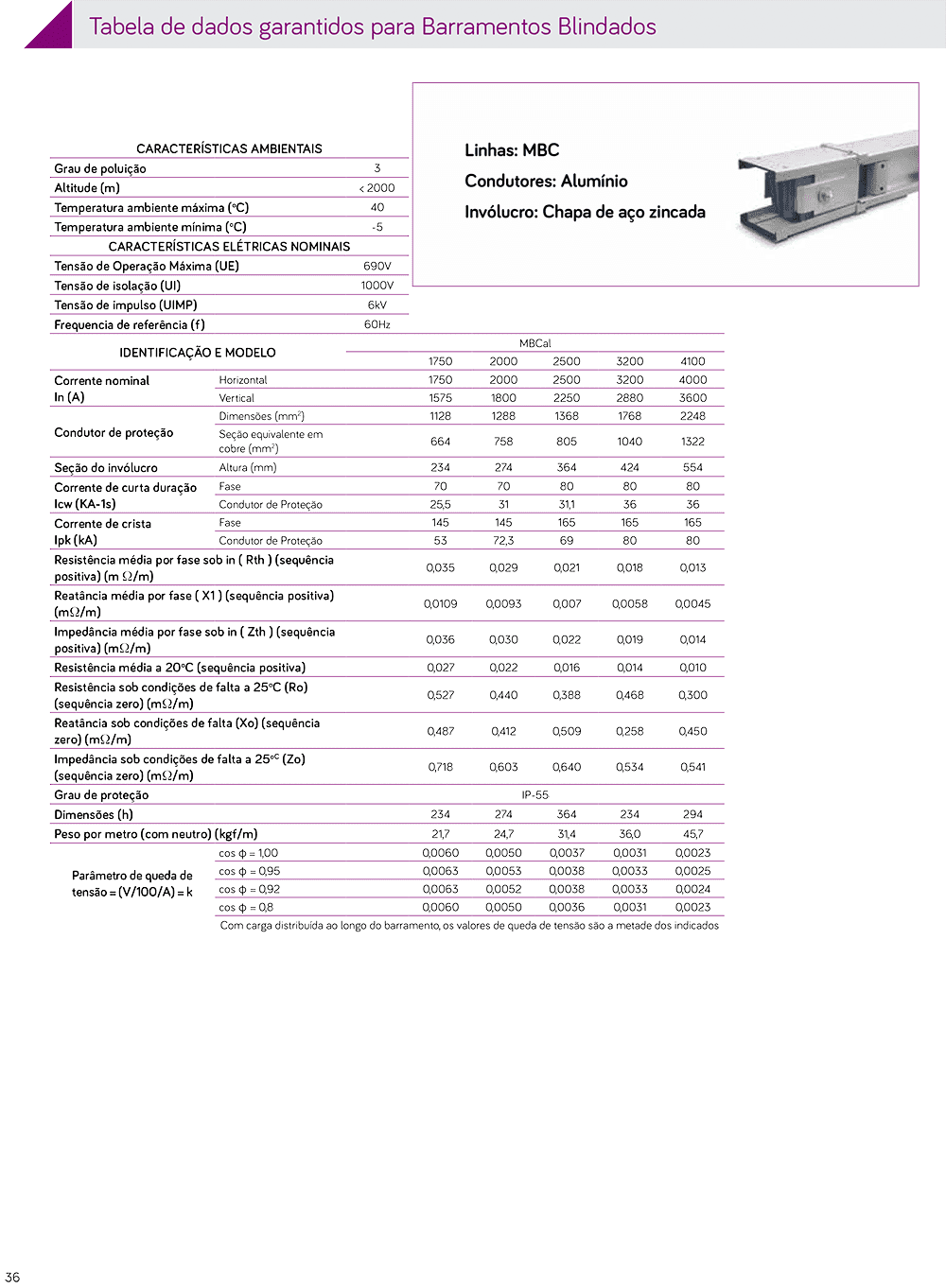

TABELA

CARACTERÍSTICAS AMBIENTAIS
Grau de poluição		3
Altitude (m)		< 2000
Temperatura ambiente máxima (°C)		40
Temperatura ambiente mínima (°C)		-5
CARACTERÍSTICAS ELÉTRICAS NOMINAIS
Tensão de Operação Máxima (UE)		830V
Tensão de isolação (UI)		1000V
Tensão de impulso (UIMP)		8kV
Frequência de referência (f)		60Hz
IDENTIFICAÇÃO E MODELO		MBCal
		800	1000	1250	1600	1750	2000	2500	3000	3500	4000
Corrente nominal In (A)	Horizontal	800	1000	1250	1600	1750	2000	2500	3000	3500	4000
Corrente nominal In (A)	Vertical	800	1000	1250	1600	1750	2000	2500	3000	3500	4000
Condutor de prote- ção (mm²)	Seção equivalente em cobre	894	940	1018	1096	1151	1197	2036	2192	2302	2394
Corrente de curta duração Icw (KA-1s)	Fase	44,5	44,5	44,5	44,5	44,5	44,5	87	87	87	87
Corrente de curta duração Icw (KA-1s)	Condutor de Proteção	24	24	24	24	24	24	24	24	24	24
Corrente de crista Ipk (kA)	Fase	90	90	90	90	90	90	174	174	174	174
Corrente de crista Ipk (kA)	Condutor de Proteção	50,4	50,4	50,4	50,4	50,4	50,4	50,4	50,4	50,4	50,4
Resistência média por fase Sob In (Rth) mΩ/m		0,0939	0,0767	0,0578	0,0501	0,0421	0,0355	0,0285	0,0234	0,0224	0,0182
Reatância média por fase (X1) mΩ/m		0,0205	0,0168	0,0132	0,0118	0,0118	0,0095	0,0112	0,0074	0,0080	0,0057
Impedância média por fase Sob In (Zth) mΩ/m		0,0961	0,0785	0,0593	0,0514	0,0437	0,0368	0,0306	0,0245	0,0238	0,0191
Resistência média a 20°C		0,0732	0,0525	0,0416	0,0348	0,0306	0,0266	0,0214	0,0171	0,0158	0,0132
Grau de proteção		IP-55

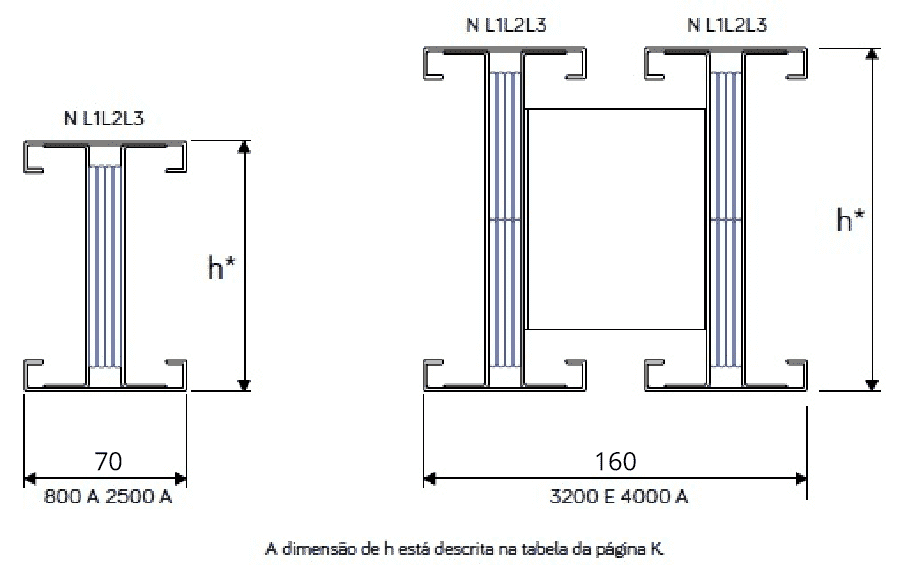

Dimensões	h	120	140	170	200	220	250	170	200	220	250
Dimensões	L	70	70	70	70	70	70	160	160	160	160
Peso por metro (com neutro) (kgf/m)		16,2	18	20,5	23	26	29,5	42,5	47,7	54	61,2
Parâmetro de queda de tensão = (V/100/A) = k l =~ 100% In	cos φ = 1,00	0,0163	0,0133	0,0100	0,0087	0,0073	0,0061	0,0049	0,0040	0,0039	0,0031
	cos φ = 0,95	0,0166	0,0135	0,0102	0,0089	0,0076	0,0064	0,0053	0,0042	0,0041	0,0033
	cos φ = 0,92	0,0164	0,0134	0,0101	0,0088	0,0075	0,0063	0,0053	0,0042	0,0041	0,0033
	cos φ = 0,8	0,0151	0,0124	0,0094	0,0082	0,0071	0,0059	0,0051	0,0040	0,0039	0,0031
	Eletropaulo	0,0167	0,0137	0,0103	0,0089	0,0077	0,0064	0,0053	0,0043	0,0042	0,0035
Linha NT I =~ 70% In
Corrente nominal 2 In (A)		560	700	900	1120	1225	1400	1750	2100	2450	2800
Resistência média por fase Sob In (Rth) mΩ/m		0,0854	0,0712	0,0557	0,0453	0,0375	0,0317	0,0247	0,0214	0,0194	0,0165
Impedância média por fase Sob In (Zth) mΩ/m		0,0879	0,0731	0,0573	0,0468	0,0393	0,0331	0,0271	0,0226	0,0210	0,0175
Parâmetro de queda de tensão = (V/100/A) = k l =~ 70% In	cos φ = 1,00	0,0148	0,0123	0,0096	0,0078	0,0065	0,0055	0,0043	0,0037	0,0034	0,0029
	cos φ = 0,95	0,0152	0,0126	0,0099	0,0081	0,0068	0,0057	0,0047	0,0039	0,0036	0,0030
	cos φ = 0,92	0,0150	0,0125	0,0098	0,0080	0,0068	0,0057	0,0047	0,0039	0,0036	0,0030
	cos φ = 0,8	0,0140	0,0116	0,0091	0,0075	0,0064	0,0054	0,0046	0,0037	0,0035	0,0029
	Eletropaulo	0,0153	0,0123	0,0099	0,0081	0,0070	0,0057	0,0047	0,0039	0,0037	0,0033
Linha NT I =~ 50% In
Corrente nominal 2 In (A)		400	500	625	800	900	1000	1250	1500	1750	2000
Resistência média por fase Sob In (Rth) mΩ/m		0,0833	0,0679	0,0516	0,0418	0,0355	0,0297	0,0244	0,0199	0,0182	0,0150
Impedância média por fase Sob In (Zth) mΩ/m		0,0802	0,0659	0,0517	0,0420	0,0360	0,0301	0,0255	0,0199	0,0190	0,0155
Parâmetro de queda de tensão = (V/100/A) = k l =~ 50% In	cos φ = 1,00	0,0144	0,0118	0,0089	0,0072	0,0062	0,0051	0,0042	0,0034	0,0032	0,0026
	cos φ = 0,95	0,0148	0,0121	0,0092	0,0075	0,0065	0,0054	0,0046	0,0037	0,0034	0,0028
	cos φ = 0,92	0,0147	0,0120	0,0091	0,0075	0,0065	0,0054	0,0046	0,0037	0,0034	0,0028
	cos φ = 0,8	0,0137	0,0112	0,0085	0,0070	0,0061	0,0051	0,0045	0,0035	0,0034	0,0027
	Eletropaulo	0,0149	0,0121	0,0093	0,0075	0,0066	0,0054	0,0046	0,0036	0,0035	0,0030

Com carga distribuída ao longo do barramento, os valores de queda de tensão são a metade dos indicados
