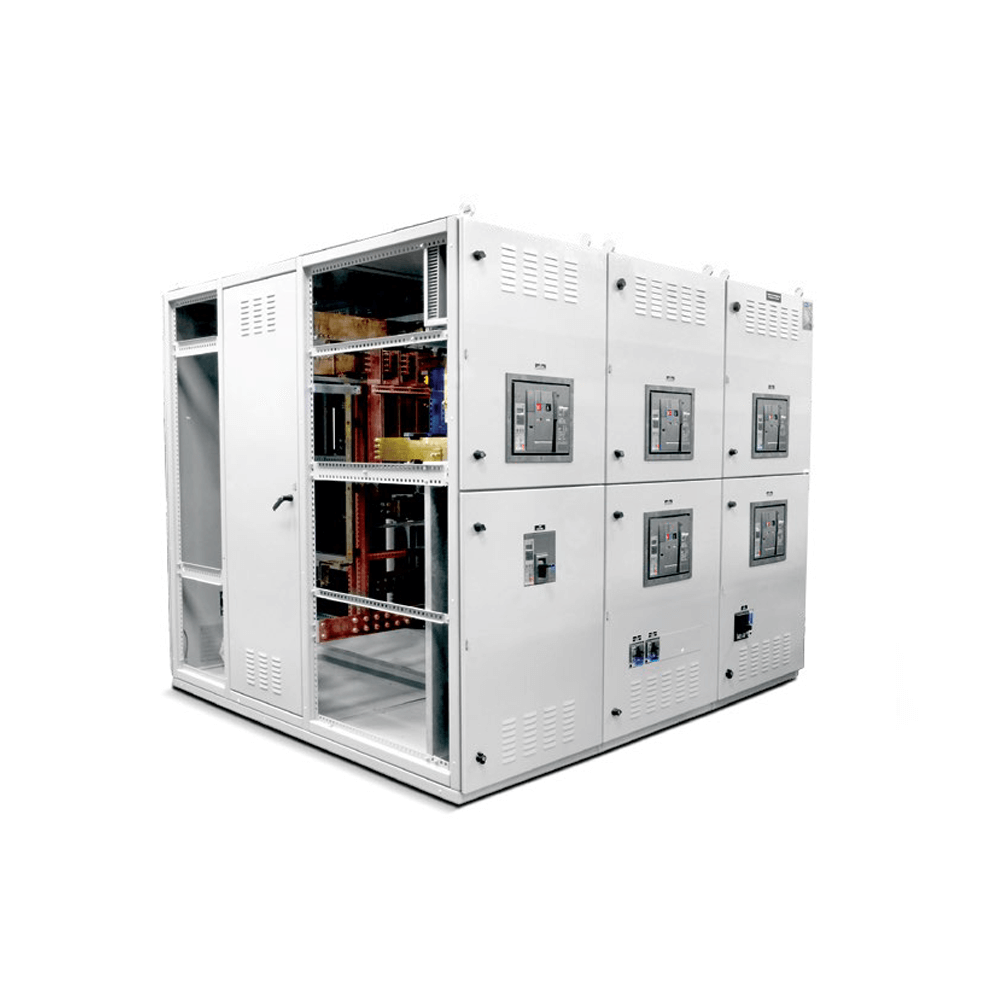

Cabine de Barramentos
Entrada e distribuição de energia conforme LIG-BT 2014 (Eletropaulo)
Equipamento desenvolvido para alimentar conjuntos de edifícios residenciais e comerciais hoje utilizados para atender ligações acima de 2850 A – podendo atender inferiores à mencionada, se preferir. A cabine de barramento permite trabalhar com fornecimento de energia elétrica em tensão secundária através de uma rede de distribuição aérea ou subterrânea, no sistema estrela neutro, com 220/127 Volts ou 208/120 Volts.
- Correntes nominais, comerciais, até 6000 A
- Capacidade de ruptura até 200 kA
- Grau de proteção – IP-34, Norma NBR IEC 60529
- Entrada e saída de cabos ou barras, superior ou inferior, padrão
- Dimensões A = 2100 mm, L = 1600 mm, P = 1900 mm
- Tensão Nominal 3Ø-380/220 V + N + PE – 60 Hz
- Corrente Nominal 3000 A
- Tensão de Comando 220 Vca
- Corrente suportável de curta duração 100 kA (simétrica), pode estender até 200 kA
- Características construtivas: 1
- Grau de proteção instalação abrigada IP-34
- Grau de proteção instalação ao tempo IP-65
- Entradas e saídas de cabos, superior/inferior, (para instalação abrigada)
- Entradas e saídas de cabos, inferior, (para instalação ao tempo)
- Cabos de energia, (força e comando), não halogenados (LSØH)
- Armário auto-portante, fixação no piso
- Construção em aço carbono (estruturas e porta) pintado e placas de montagem galvanizadas ou conforme solicitação do cliente
- Tratamento da superfície de aço carbono, com jateamento até o metal branco. Pintura de acabamento eletrostática a pó ou liquido
- Cor externa padrão Munsell N 6,5 – NBR-11003
- À disposição no local de instalação
- Facilita o manuseio e acesso aos seus componentes pela parte frontal
- Apresentado este modelo, porém pode ser elaborado conforme solicitação do cliente
